Bellows Cover 란?

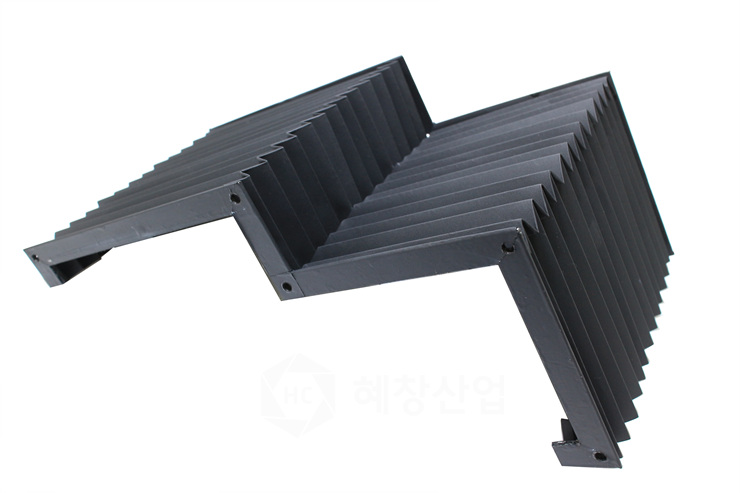

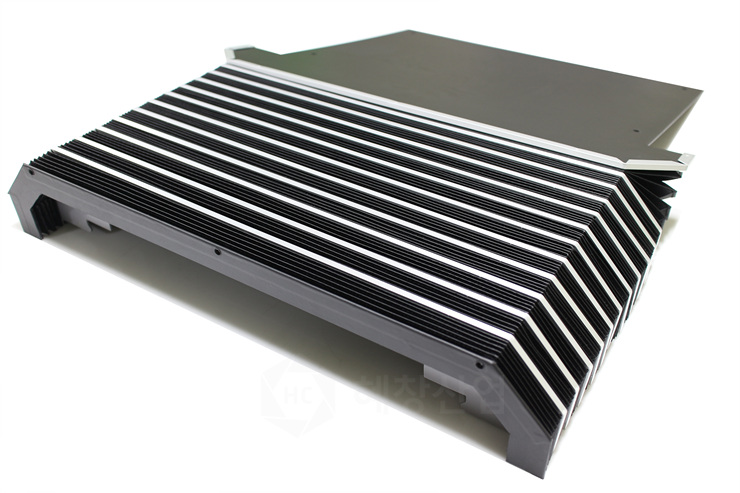

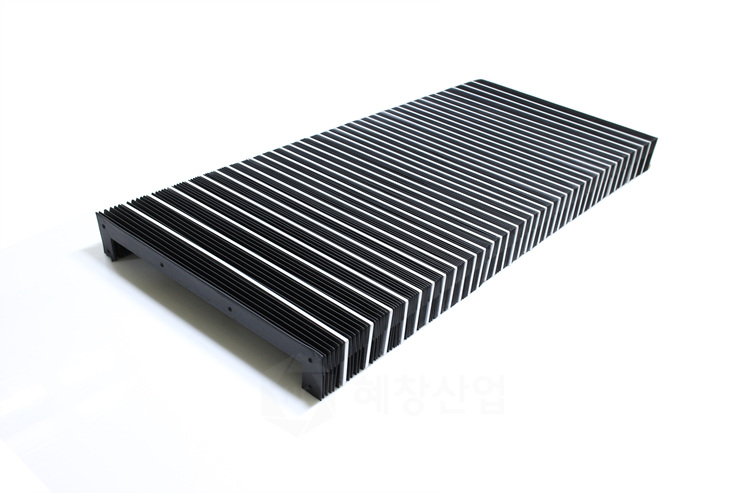

산업, 의료, 광학 등 다양한 분야의 기계들을 각종 칩이나 분진, 이물질로부터 보호하여 기계 수명을 연장시키는 중요한 역할을 하는 제품이며, ㄷ자형태의 벨로우즈가 가장 일반적으로 쓰여지고 있습니다.

기본형 Bellows의 특성 기본형 Bellows의 적용
- 가벼운 움직임
- 다양한 형태로 기계와 탈, 부착 용이
- 기계의 Stroke 최대 활용
- 다양한 재질의 소재로 적용가능		 - 방수성, 내열성
- 가공기계의 움직이는 전 구간 설계 가능

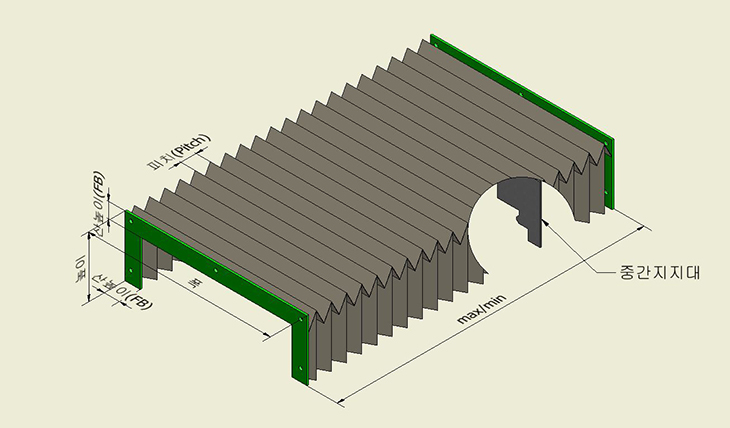

MIN 산출공식
STROKE (기계의 움직이는 거리) + MIN (자바라의 최소길이) = MAX (자바라의 총 길이)
1. MAX / FB = 산수
2. 산수 × 1산의 두께 = MIN (+ 플랜지 두께 + 여유)
※ 사이즈 조건표
FB 8 10 12 15 17 20 23 25 30 35 40 45 50
일반타입 (PH) 9 11 13 17 19 22 25 27 32 37 43 48 55
봉제타입 (PH)       12 14 17 20 22 27 32 37 42 47
1산의 두께
(일반타입)		 1.6 1.6 1.6 1.8 1.8 2.3 2.3 2.3 2.5 2.5 3.0 3.0 3.0
1산의 두께
(봉제타입)		       2.3 2.3 2.3 2.5 2.5 2.5 2.5 3.2 3.2 3.2
※ 적용 원단과 설계에 따라 사이즈가 달라질 수 있으니 실무자와 꼭 협의바랍니다.

적용시트와 특성
종류 두께(mm) 특성 색상 적용 온도
옥스퍼드
(Oxpord)		 0.18 방수성, 경제성 검정 -20 ~ 80℃
0.25
0.35
우레탄
(Urethane)		 0.18 내구성, 경제성 흑색 -20 ~ 80℃
네오프렌
(Neoprene)		 0.25 내열성, 내약품성 검정 -20 ~ 120℃
0.35
타포린
(Tarpaulin)		 0.25 방수성, 경제성 컬러가능 80℃ 이하
0.35
유리섬유
(FG432PVC)		 0.25 내열성 회색 200℃ 이하
0.45
하드시트
(Hard Sheet)		 0.18 방염처리, 내구성 검정 100℃ 이하
0.35
0.5
더욱 자세한 상담을 받고자 하시는 고객님께서는 온라인 문의를 남겨주시기 바랍니다.
담당자가 신속하게 확인 후 연락 드리겠습니다.
